Неинвазивный счетчик роста клеток для биореакторов, BIOR (CGQ BIOR)

Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.

• Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
• Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
• Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
• Может использоваться для различных научных приложений:
• индукция экспрессии белка на основе кривой роста;
• разработка / оптимизация сред;
• скрининг / сравнение штаммов;
• обнаружение ограничений и контаминаций;
• анализ кинетики роста;
• оптимизация условий культивирования;
• онлайн-мониторинг термофильных и фототрофных организмов.

Базовая станция для подключения 16 сенсоров:

• параллельное культивирование колб/сосудов биореакторов, шт. – 1-16;
• температура эксплуатации, °C – 10-50;
• влажность при эксплуатации, % - 0-80;
• собирает данные и отправляет их в ПО cgQuant;
• габариты платформы, Ш × Г × В, мм – от 105 × 44 × 109;
• требования к компьютеру: Windows 7 и новее; Dual Core @ 2 GHz/core; >8 GB RAM, >10 GB HDD.

Счетчик роста клеток CGQ (Cell Growth Quantifier) от Aquila Biolabs – лабораторный прибор для автоматического онлайн мониторинга биомассы в колбах без извлечения колб из шейкера-инкубатора. Определение биомассы происходит неинвазивно через дно колбы с помощью запатентованной оптической пластины. CGQ позволяет получить глубокую кинетику роста биомассы с высокой точностью, разрабатывать и совершенствовать биологические процессы на основе детальных кривых биомассы.

• Непрерывный контроль концентрации биомассы позволяет обнаруживать изменения биопроцессов в реальном времени, выявлять ограничения, сдерживающие факторы и загрязнение на ранней стадии.
• Обеспечивает более высокую воспроизводимость, чем ручное измерение биомассы, за счет более низкой частоты ошибок.
• Позволяет проводить мониторинг до 64 флаконов параллельно на одном ПК.
• Может использоваться для различных научных приложений:
• индукция экспрессии белка на основе кривой роста;
• разработка / оптимизация сред;
• скрининг / сравнение штаммов;
• обнаружение ограничений и контаминаций;
• анализ кинетики роста;
• оптимизация условий культивирования;
• онлайн-мониторинг термофильных и фототрофных организмов.

Базовая станция для подключения 8 сенсоров:

• параллельное культивирование колб/сосудов биореакторов, шт. – 1-8;
• температура эксплуатации, °C – 10-50;
• влажность при эксплуатации, % - 0-80;
• собирает данные и отправляет их в ПО cgQuant;
• габариты платформы, Ш × Г × В, мм – от 105 × 44 × 109;
• требования к компьютеру: Windows 7 и новее; Dual Core @ 2 GHz/core; >8 GB RAM, >10 GB HDD.

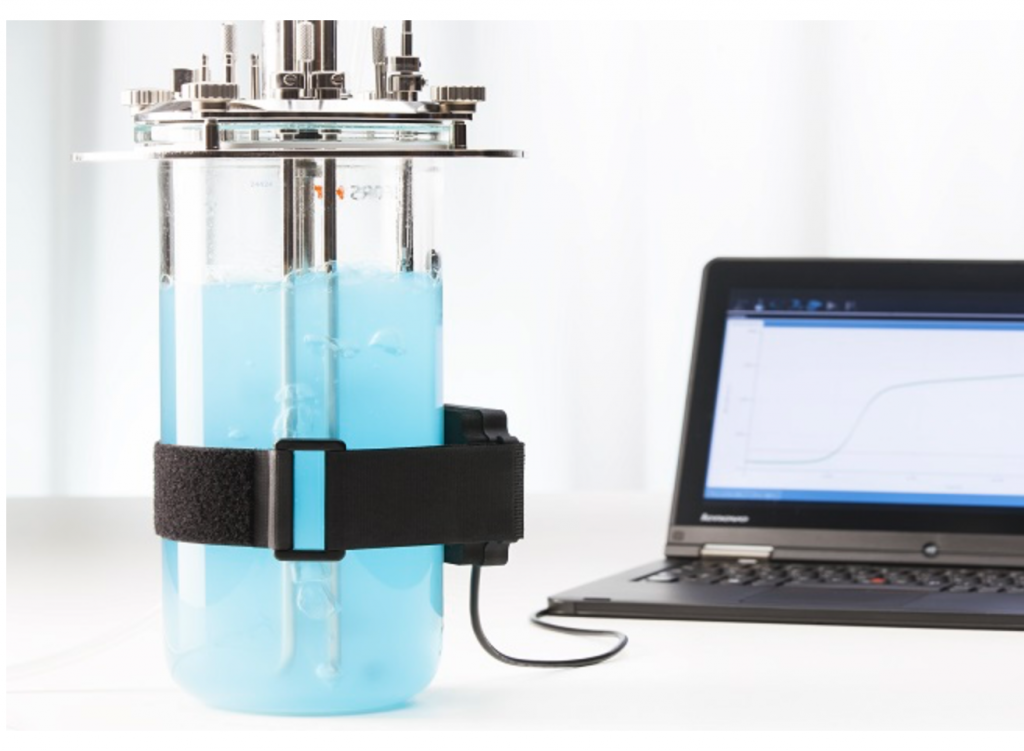

CGQ BioR (Cell Growth Quantidier BioR) предназначен для неинвазивного онлайн-мониторинга биомассы в биореакторах, принцип работы основан на измерения обратного рассеяния луча света, проходящего через стеклянную стенку сосуда биореактора.

Технология совместима с биореакторами различных типов и размеров, имеющих стеклянный сосуд или стальной сосуд со стеклянным обзорным окном по размеру датчика CGQ BioR; позволяет следить за ростом культуры в режиме реального времени для более глубокого понимания биопроцессов, протекающих в процессе культивирования.

Принцип работы.

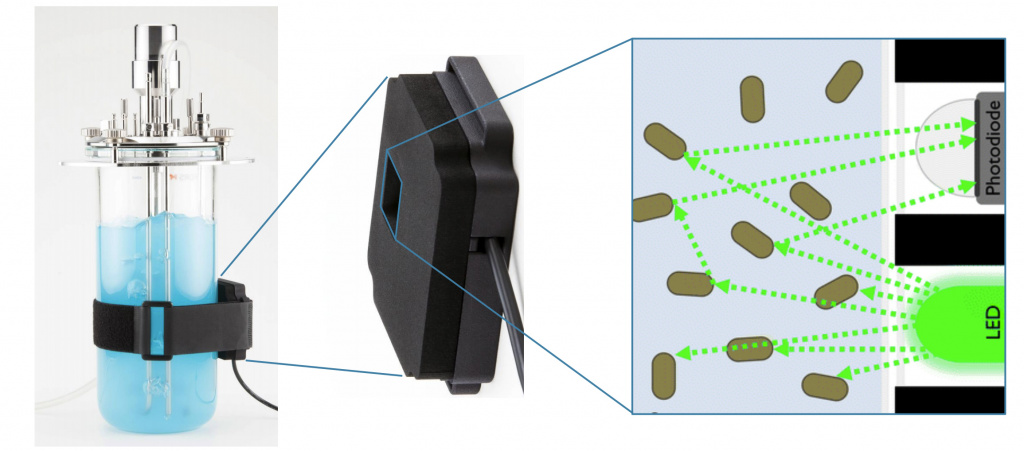

Датчик CGQ BioR имеет встроенный массив свето- и фотодиодов для излучения света и измерения интенсивности обратного светорассеяния; устанавливается на стенке биореактора снаружи. В зависимости от текущей концентрации биомассы внутри биореактора при попадании луча света в биореактор через стенку сосуда рассеивается определенное количество света. Для фиксации датчика к стенке биореактора используется крепежный ремень. Выбор ремней различной длины позволяет использовать датчик CGQ BioR для биореакторов разного типа и объема.

Примеры применения.

• Измерение, документирование кинетики роста в режиме реального времени, сравнение с показателями более ранних партий.
• Управления технологическим процессом при создании профилей подпитки.
• Использование кривых роста для максимального выхода белкового продукта.
• Скрининг сред и штаммов бактерий для оптимизации условий биопроцесса.
• Подбор условий для клонов клеток за очень короткое время.
• Выявление ограничений, лимитирующих факторов и загрязнений на ранней стадии.
• Создание сложных профилей подпитки.

Характеристики.

• Применимо для широкого круга организмов: бактерии, грибки, дрожжи, водоросли и др.

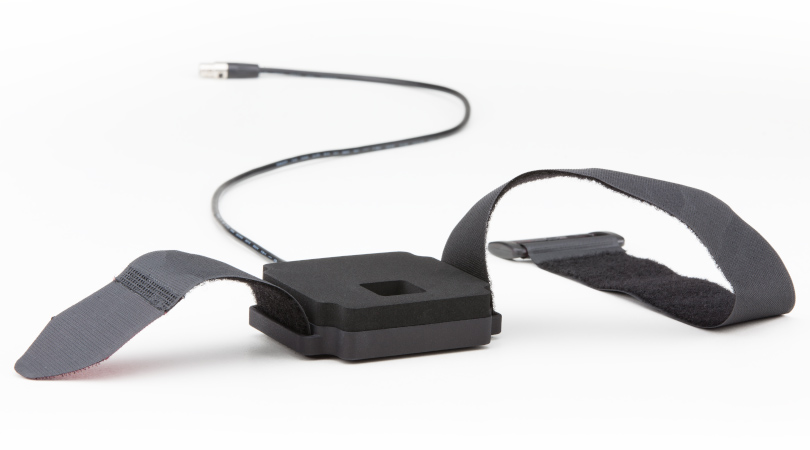

• Неинвазивные измерения: датчик присоединяется к внешней стенке биореактора с помощью специального ремня.
• Можно использовать с сосудами биореакторов с двойной стенкой, а также со старыми биореакторами, имеющими царапины, если их не слишком много или они не глубокие.
• Высокая воспроизводимость результатов за счет меньшего количества ошибок по сравнению с ручным измерением биомассы.
• Два режима измерения OD 600 от 0,5 до 500:
  • стандартный, для низкой плотности клеток, 521 нм;
  • режим высокой плотности клеток, 940 нм.
• Детектор – фотодиод.
• Источник света – управляемая светодиодная матрица.

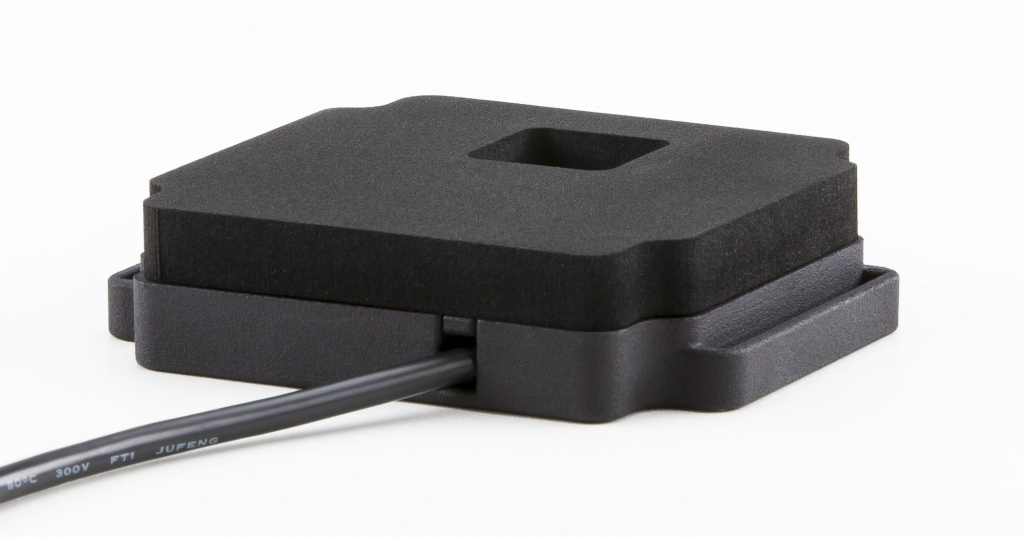

• Размер датчика, Ш × Г × В, мм – 96 × 82 × 22.
• Размер сенсора со свето- и фотодиодами, мм – 20 × 20.
• Мониторинг до 64 биореакторов параллельно на одном ПК.
• Простая установка и использование с помощью технологии plug and play, интуитивно понятный пользовательский интерфейс; настройка датчика за пять минут.
• Визуализация результатов измерений ПО CGQuant, экспорт в Excel для дальнейшей обработки; возможность установки ПО на неограниченное количество ПК.
• Автоклавирование – недопустимо.

Требования к ПК: ОС Windows 7 или neuer mit .NET 4.7; процессор Dual Core @ 2 ГГц/core; память 8-10 Гб; жесткий диск HDD; разрешение экрана 1920 x 1080.

CGQ BioR (Cell Growth Quantifier BioR) предназначен для неинвазивного онлайн-мониторинга биомассы в биореакторах, принцип работы основан на измерения обратного рассеяния луча света, проходящего через стеклянную стенку сосуда биореактора.

Технология совместима с биореакторами различных типов и размеров, имеющих стеклянный сосуд или стальной сосуд со стеклянным обзорным окном по размеру датчика CGQ BioR; позволяет следить за ростом культуры в режиме реального времени для более глубокого понимания биопроцессов, протекающих в процессе культивирования.

Принцип работы.

Датчик CGQ BioR имеет встроенный массив свето- и фотодиодов для излучения света и измерения интенсивности обратного светорассеяния; устанавливается на стенке биореактора снаружи. В зависимости от текущей концентрации биомассы внутри биореактора при попадании луча света в биореактор через стенку сосуда рассеивается определенное количество света. Для фиксации датчика к стенке биореактора используется крепежный ремень. Выбор ремней различной длины позволяет использовать датчик CGQ BioR для биореакторов разного типа и объема.

Примеры применения.

• Измерение, документирование кинетики роста в режиме реального времени, сравнение с показателями более ранних партий.
• Управления технологическим процессом при создании профилей подпитки.
• Использование кривых роста для максимального выхода белкового продукта.
• Скрининг сред и штаммов бактерий для оптимизации условий биопроцесса.
• Подбор условий для клонов клеток за очень короткое время.
• Выявление ограничений, лимитирующих факторов и загрязнений на ранней стадии.
• Создание сложных профилей подпитки.

Характеристики.

• Применимо для широкого круга организмов: бактерии, грибки, дрожжи, водоросли и др.
• Неинвазивные измерения: датчик присоединяется к внешней стенке биореактора с помощью специального ремня.
• Можно использовать с сосудами биореакторов с двойной стенкой, а также со старыми биореакторами, имеющими царапины, если их не слишком много или они не глубокие.
• Высокая воспроизводимость результатов за счет меньшего количества ошибок по сравнению с ручным измерением биомассы.
• Два режима измерения OD 600 от 0,5 до 500:
  • стандартный, для низкой плотности клеток, 521 нм;
  • режим высокой плотности клеток, 940 нм.
• Детектор – фотодиод.
• Источник света – управляемая светодиодная матрица.
• Размер датчика, Ш × Г × В, мм – 96 × 82 × 22.
• Размер сенсора со свето- и фотодиодами, мм – 20 × 20.
• Мониторинг до 64 биореакторов параллельно на одном ПК.
• Простая установка и использование с помощью технологии plug and play, интуитивно понятный пользовательский интерфейс; настройка датчика за пять минут.
• Визуализация результатов измерений ПО CGQuant, экспорт в Excel для дальнейшей обработки; возможность установки ПО на неограниченное количество ПК.
• Автоклавирование – недопустимо.

Требования к ПК: ОС Windows 7 или neuer mit .NET 4.7; процессор Dual Core @ 2 ГГц/core; память 8-10 Гб; жесткий диск HDD; разрешение экрана 1920 x 1080.

ПО cgQuant анализирует и визуализует сигналы биомассы от всех контролируемых емкостей (колбы, биореакторы).
