Функция Acclaro обеспечивает спектрофотометрам NanoDrop, Thermo FS уникальную способность точного определения концентрации РНК, ДНК, белков, независимо от примесей!

11.02.2022

Спектрофотометры семейства NanoDrop (One/One C и 8) позволяют исследователям точно определять количество нуклеиновых кислот (ДНК, РНК) и белков в образце независимо от присутствия контаминантов. Эта уникальная особенность наноспектрофотометров NanoDrop обусловлена наличием функции Acclaro. Технология Acclaro Sample Intelligence определяет распространенные примеси (гуанидин, фенол и пр. – см. ниже) и учитывает их количество при расчете реальной концентрации целевого вещества (НК, белки).

В Стар-лаб с использованием технологии Acclaro представлены модели спектрофотометров серии NanoDrop:

Сравнение концентрации нуклеиновой кислоты в образце с использованием функции Acclaro и без неё

Спектрофотометры без функции Acclaro могут показывать завышенные концентрации нуклеиновых кислот (рис. 1 красные столбцы), так как не учитывают влияния контаминантов на концентрацию целевого вещества. Это в дальнейшем может повлиять на результат эксперимента.


Концентрация с поправкой на Acclaro находится в пределах 10% от фактической концентрации ДНК для всех смесей.

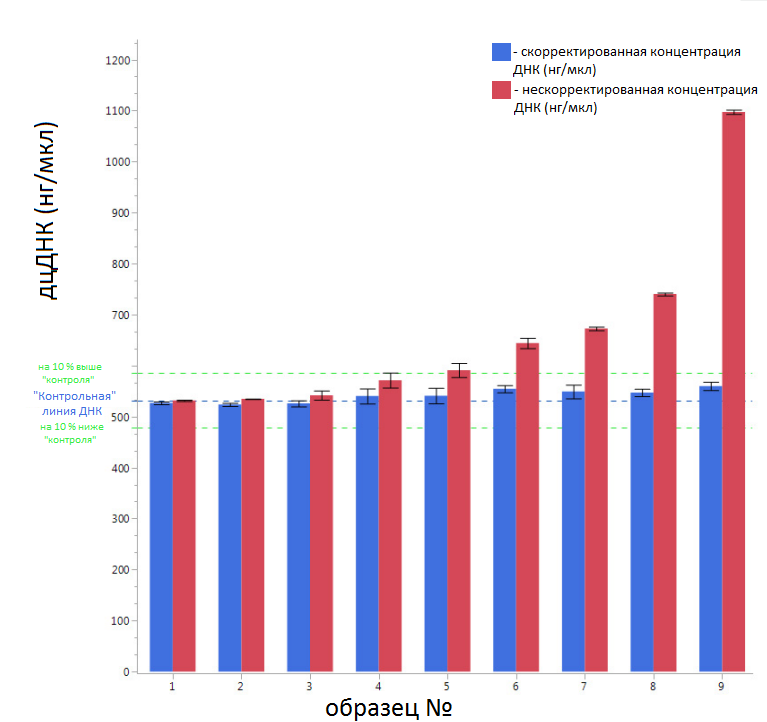

Рис. 1. Концентрация с поправкой на Acclaro находится в пределах 10% от фактической концентрации ДНК для всех смесей. «Контрольная» линия – концентрация для контрольной ДНК (образец № 1 это фактическая концентрация двухцепочечной ДНК). Каждая точка данных представляет собой среднее значение пяти измерений.


Контаминанты, которые может обнаружить технология Acclaro Contaminant ID (Целевое вещество – примесь):

  • двуцепочечная ДНК – детекция белка, фенола, гуанидина гидрохлорида в образцах;
  • РНК – детекция белка, фенола и изотиоцианата гуанидина;
  • белок – детекция ДНК.

Библиотека спектров примесей пополняется производителем.

Как интерпретировать результаты идентификации контаминации Acclaro?

Алгоритмы Acclaro основаны на справочной библиотеке спектров. Затем эти алгоритмы анализируют спектр образца, и программное обеспечение оценивает вероятность контаминации относительно спектра образцов контаминации с использованием хемометрических математических принципов. Идентификация контаминантов возможна при изменении двуцепочечной ДНК, РНК и белков на длине волны 280 Å.

Ниже показано, как функция Acclaro Contaminant ID на спектрофотометрах NanoDrop обнаруживает контаминацию в образцах нуклеиновых кислот и белков.

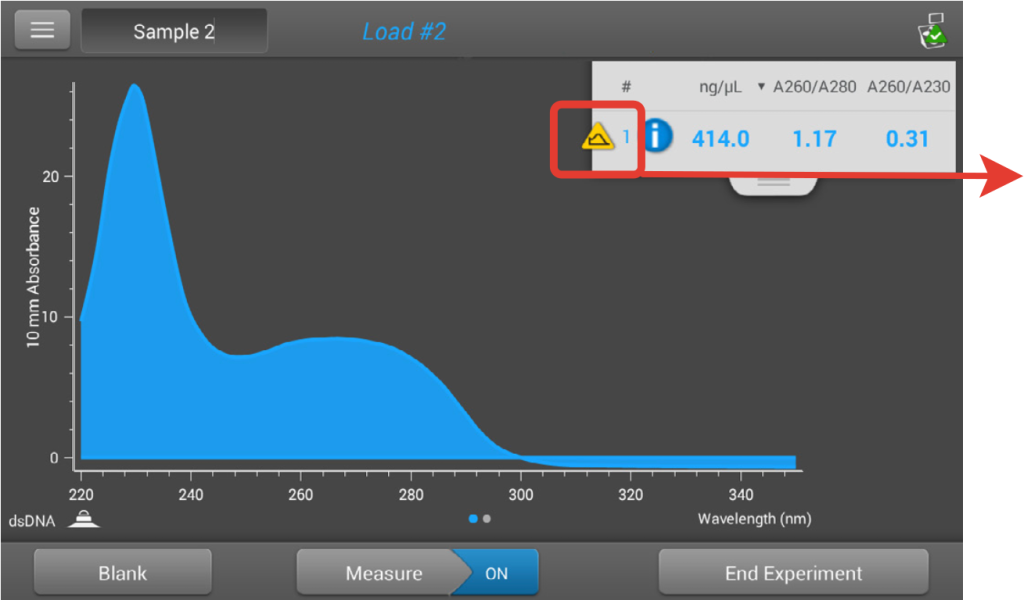

Спектрофотометр определяет контаминант в режиме реального времени, отображая значок идентификации контаминации (рисунок 2) рядом с номером образца. При нажатии на значок контаминанта отображаются данные анализа контаминации с использованием алгоритмов Acclaro (рисунок 2). На экране отображаются идентифицированные контаминанты, скорректированная концентрация нуклеиновой кислоты или белка и % коэффициента вариации, который представляет достоверность прогноза алгоритмов Acclaro.


Значок идентификации контаминации Acclaro: алгоритм Acclaro обнаружил контаминацию в этом образце двухцепочечной ДНК. Значок идентификации контаминации Acclaro: алгоритм Acclaro обнаружил контаминацию в этом образце двухцепочечной ДНК.


Значок идентификации контаминации Acclaro: алгоритм Acclaro обнаружил контаминацию в этом образце двухцепочечной ДНК.

Как интерпретировать результаты идентификации контаминации Acclaro?

Оригинал: измеренная концентрация без коррекции Acclaro (синий спектр)

Коррекция: измеренная концентрация с коррекцией (зеленый спектр)
Контаминация: обнаружена контаминация и высчитано, сколько она привносит в спектр на длине 260 нм

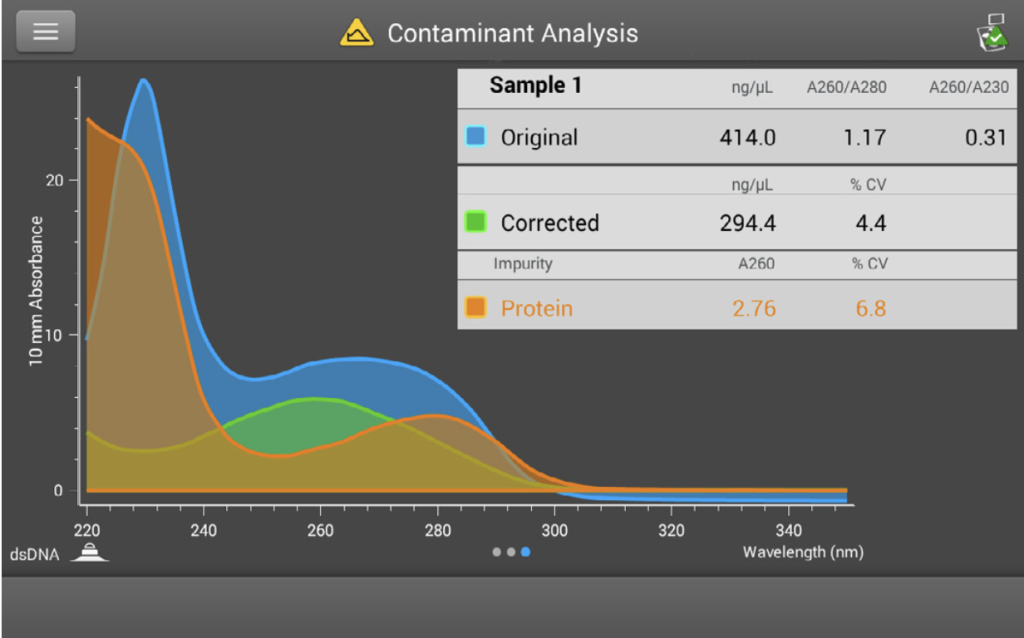

Рис. 2. Интерпретация результатов с использованием технологии Acclaro.


На экране Acclaro Contaminant Analysis представлена информация об образце (рис. 2).

В верхней строке представлены соотношения исходной концентрации и чистоты. Это расчетный результат концентрации (исходный) до внесения поправок на контаминацию.

Во второй строке с надписью «Corrected» показаны два значения. Первое значение – скорректированная концентрация анализируемого образца в нг/мкл (в примере это двухцепочечная ДНК, указано в левом нижнем углу экрана). Второе значение — это коэффициент вариации (СV) выраженный в %, чем ниже % CV, тем больше достоверна скорректированная концентрация, предсказанная программным обеспечением.

Третья строка определяет присутствующую примесь (белок, фенол, гуанидин-HCl или гуанидин-изотиоцианат).

Варианты применения спектрофотометров NanoDrop в производстве мРНК вакцин

Спектрофотометры NanoDrop One/OneC и спектрофотометр NanoDrop Eight улучшают контроль качества мРНК-вакцин на всех стадиях разработки или производства, что отражено на рисунке 3. Наряду с измерениями микрообъема приборы NanoDrop предоставляют полные спектральные данные за несколько секунд!

Благодаря программному обеспечению, установленному на спектрофотометрах NanoDrop One / OneC и спектрофотометре NanoDrop Eight, приборы готовы к внедрению в рабочий процесс производства или разработки мРНК-вакцин в лаборатории GMP.

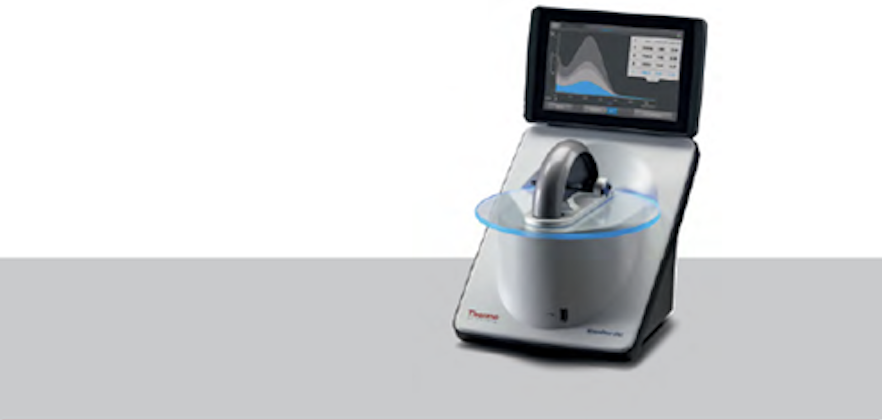

NanoDrop One/One C Microvolume UV-VIS Спектрофотометр NanoDrop One/One Eight Microvolume UV-VIS Спектрофотометр
Спектрофотометр, 1-канальный, сканирующий, NanoDrop One Спектрофотометр NanoDrop Eight Thermo FS
Секвенирование Получение плазмид Синтез мРНК: in vitro транскрипция
  • Контроль чистоты и концентрации нуклеиновых кислот.

  • Отсутствие погрешности измерения за счет идентификации загрязняющих веществ с помощью технологии Acclaro.
  • Измерение значения оптической плотности (OD600) для выделения плазмидной ДНК.
  • Измерение концентрации пДНК, устранение проблем с последующими экспериментами с помощью проверки чистоты продукты на спектрофотометре NanoDrop.
  • мРНК очищена от контаминирующих транскрипционных материалов.

  • Идентификация контаминирующих агентов с технологией Acclaro для уменьшения ингибирования трансляции белка.

Рис. 3. Использование NanoDrop при получении плазмидной ДНК или матричной РНК.


Информация для заказа:

Пока нет данных. Перейти в каталог
ND-ONEC
12 590 126
12 590 126 AMD

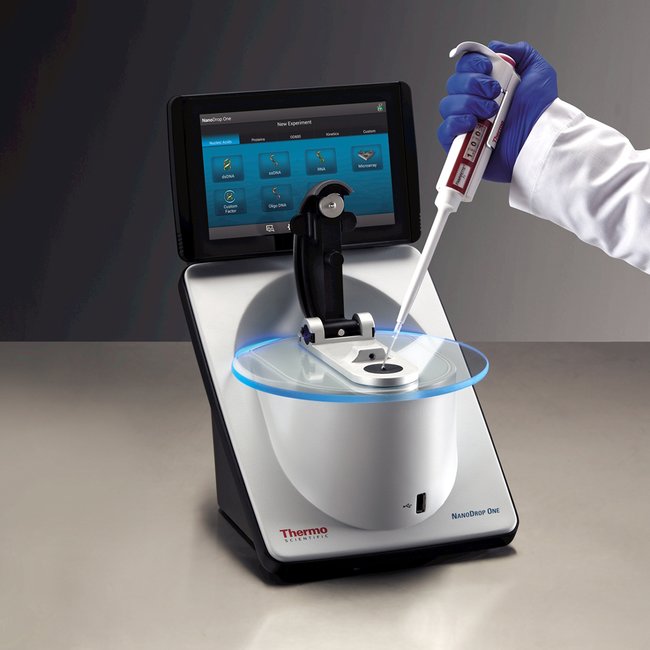

Особенности NanoDrop One:
  • сдвижной сенсорный экран (touchscreen) высокого разрешения;
  • автоматический режим;
  • измерение без помощи других расходных материалов.

Технические характеристики:

  • рабочий объём образца, мкл — 1;
  • длина оптического пути (определяется автоматически), мм — 0,03-1;
  • время измерения, сек — 8;
  • диапазон измерения, нм — 190-850;
  • предел чувствительности — 2 нг/мкл dsDNA (микроячейка);
  • предел чувствительности — 0,2 нг/мкл dsDNA (кювета);
  • максимальная концентрация — 27,5 мг/мл dsDNA;
  • диапазон абсорбции — 0-550 (микроячейка);
  • диапазон абсорбции — 0-1,5 (кювета);
  • разрешение, нм – 1,8;
  • источник света — ксеноновая лампа;
  • детектор — CMOS линейный сенсор, 2048 элементов;
  • встроенное программное обеспечение;
  • цветной сенсорный экран совместимый с перчатками – 7 дюймов;
  • перемешивание в кюветном отделении – 9 скоростей;
  • температурный контроль в кюветном отделении при 37 °С;
  • габариты основы, мм — 200 х 254 х 323;
  • вес, кг — 3,6.

Видео по работе со спектрофотометром NanoDrop One:
ND-ONE
10 425 145
10 425 145 AMD

Особенности NanoDrop One:

  • сдвижной сенсорный экран (touchscreen) высокого разрешения;
  • автоматический режим;
  • измерение без помощи других расходных материалов.

Технические характеристики:

  • рабочий объём образца, мкл — 1;
  • длина оптического пути (определяется автоматически), мм — 0,03-1;
  • время измерения, сек — 8;
  • диапазон измерения, нм — 190-850;
  • предел чувствительности, нг/мкл dsDNA — 2;
  • максимальная концентрация, мг/мл dsDNA — 27,5;
  • диапазон абсорбции — 0-550;
  • разрешение, нм – 1,8;
  • источник света — ксеноновая лампа;
  • детектор — CMOS линейный сенсор, 2048 элементов;
  • встроенное программное обеспечение;
  • цветной сенсорный экран совместимый с перчатками – 7 дюймов;
  • перемешивание в кюветном отделении – 9 скоростей;
  • температурный контроль в кюветном отделении при 37 °С;
  • габариты основы, мм — 200 х 254 х 323;
  • вес, кг — 3,6.
NDE-GL
15 193 860
15 193 860 AMD

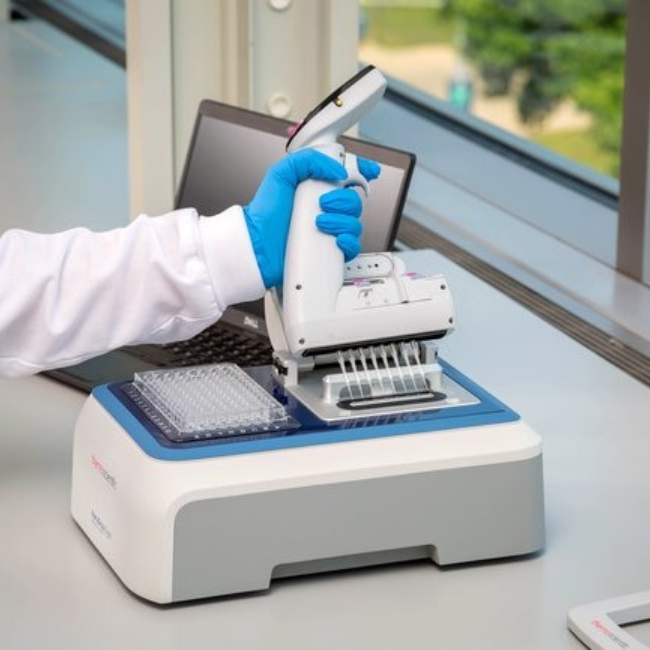

Спектрофотометр NanoDrop 8 позволяет измерять концентрацию и оценивать степень чистоты нуклеиновых кислот и белков в образцах до 8 проб одновременно в микро объемах без необходимости разбавления менее чем за 20 секунд!

Наличие подставки-гребенки для многоканального дозатора существенно облегчает работу пользователя при внесении проб в прибор. Встроенная технология Acclaro определяет примеси и загрязнения в пробах и дает истинную концентрацию образцов, вычитая спектры основных загрязнителей ДНК и протеинов.

Дополнительное программное обеспечение дает возможность соблюдать требования европейской директивы для фарм производств 21 CFR Part 11.

Технические характеристики спектрофотометра NanoDrop 8:

  • рабочий объём образца, мкл — 1- 2;
  • длина оптического пути, мм — 0,1; 0,2; 1,0;
  • время измерения (8 образцов), сек — < 20 сек;
  • диапазон измерения, нм — 190-850;
  • максимальная концентрация — 2,5-10000 нг / мкл (дцДНК), 0,03-145 мг / мл IgG;
  • диапазон абсорбции, А — 0,04-200;
  • разрешение, нм — ≤ 1,8;
  • источник света — ксеноновая импульсная лампа;
  • количество образцов — до 8;
  • детектор — линейный датчик CMOS, 2048 элементов;
  • встроенное программное обеспечение;
  • вес, кг — 3,7.

Другие наноспектрофотометры (фотометры):

Пока нет данных. Перейти в каталог
30254729
18 760 972
18 760 972 AMD
UV5Nano позволяет проводить измерения в микрообъемах от 1 мкл, а также в стандартных кюветах. Технология LockPath (измерение при разной длине оптического пути) гарантирует точность и надежность измерений в микрообъемах. Прибор имеет встроенные методики прямых измерений, а также методики Mettler Toledo, которые обычно используются в биотехнологии и фармацевтике, например, для определения концентраций нуклеиновых кислот и белков.
  • Рабочий объём образца, мкл — 1;
  • длина оптического пути, мм — 0,1 или 1;
  • время измерения, сек — 2;
  • диапазон измерения, нм — 190 – 1100;
  • предел чувствительности — 6 нг/мкл dsDNA;
  • максимальная концентрация — 15000 нг/мкл dsDNA;
  • кюветное отделение;
  • разрешение (толуол в гексане абс.) - 1,7;
  • точность длины волны (оксид гольмия), нм - 1,0;
  • фотометрическая точность (дихромат калия), А - 0,01;
  • рассеяние света на 198 нм (хлорид калия), А - 2;
  • режимы измерений:
  • - на фиксированной длине волны;
    - сканирование;
    - количественное определение;
  • редактор методик – да;
  • методы анализа нуклеиновых кислот - отношение 260/280 нм (с отнесением к 320 нм) для определения чистоты нуклеиновых кислот;
  • методы количественного определения белков – биуретовая реакция (модифицированный метод Лоури), метод Бредфорда, бицинхониновая кислота и тринитробензолсульфонат
  • поддержка русского языка;
  • интерфейс – USB, Ethernet;
  • размер экрана, дюймы -7;
  • габариты, Ш × Г × В, мм — 208 × 255 × 217;
  • вес, кг — 7,2.

Видео по работе со спектрофотометром UV5Nano:


BioSpec-nano
Регистрационное удостоверение на медицинское изделие Росздравнадзора
По запросу
По запросу

Предназначенный для количественного анализа нуклеиновых кислот.


  • Сверхмалый объем образца, мкл - 1-2;
  • не требует использования измерительные кюветы - анализ проводится в капле исследуемого образца;
  • адаптер для прямоугольной кюветы для анализа больших объемов, длина оптического пути 5 мм;
  • все этапы анализа, включая измерение, удаление образца и очистку мишени, полностью автоматизированы;
  • специализированное ПО для быстрого выполнения основных операций, экспорт результатов в CSV или PDF;
  • спектральный диапазон, нм - 220 - 800;
  • спектральная ширина щели, нм - 3;
  • погрешность установки длины волны, нм - ± 1,0;
  • длина оптического пути выбирается пользователем (0,2 мм для образца объемом 1 мкл или 0,7 мм для образца объемом 2 мкл);
  • источник света - ксеноновая пульсирующая лампа;
  • монохроматор - голографическая решетка;
  • детектор - диодная матрица;
  • встроенная функция автоочистки;
  • диапазон количественного анализа (ЕОП, концентрация двухцепочечной ДНК):
  • v длина оптического пути 0,2 мм, от 1 до 75 ЕОП - от 50 до 3,700 нг / мкл;
    v длина оптического пути 0,7 мм, от 0,3 до 21 ЕОП - от 15 до 1,000 нг / мкл;
    v опционально с кюветой 5 мм, от 0,04 до 3 ЕОП - от 2 до 150 нг / мкл;
  • габариты, ШхГхВ, мм - 210 x 214 x 417;
  • вес, кг - 7.
9002340
По запросу
По запросу
QIAxpert — инновационный спектрофотометр, предназначенный для быстрой количественной и качественной оценки образцов ДНК, РНК и белков.

Особенности системы QIAxpert:
  • измерение концентрации нуклеиновой кислоты в 16 образцах менее чем за 2 минуты;
  • выделение спектра интересующей молекулы из общего спектра;
  • специфическое определение количества ДНК, РНК и примесей в одном образце;
  • удобный цветной дисплей с тачскрином;
  • результаты измерения можно просматривать на любом компьютере, планшете или смартфоне.
С помощью QIAxpert можно дифференцировать вклад ДНК и РНК в оптическую плотность одного и того же образца и определить степень его чистоты. Спектрофотометр позволяет в течение 2 минут проанализировать до 16 образцов, помещённых в специальный микрофлюидический слайд. Слайд с образцами вставляется в ридер, и анализ осуществляется с помощью готовых программных методов.

Характеристики системы QIAxpert

Диапазон измерения оптической плотности (в эквиваленте 10 мм) 0,03–40 OD
Точность измерения оптической плотности 0,001 OD
Погрешность измерения 4% (0,66 OD при 350 нм)
Чувствительность по ДНК при 260 нм 1,5 нг/мкл - 2000 нг/мкл
Время измерения Около 2 минут для 16 образцов (заполненный слайд)
Оптический путь 0,5 mm
Фотометрический диапазон 0,0005–2,0 OD
Диапазон длин волн 230–750 nm
Объём образца 2 мкл
Производительность 1-16 образцов за запуск (включая референсный образец)
Габариты 23 х 28 х 30 см, 9 кг

Принцип работы QIAxpert

В спектрофотометре используются одноразовые микрюфлюидические слайды, позволяющие проанализировать до 16 образцов за 1 запуск. Объём образца, загружаемого в слайд — 2 мкл. Система капилляров позволяет легко загрузить образцы в слайд и избежать кросс-контаминации. Нет необходимости загружать в слайд сразу 16 образцов; свободные позиции могут быть использованы в следующих измерениях. В микрокапиллярах не происходит испарения, поэтому заполненный слайд может храниться до измерения при комнатной температуре в течение 2 часов.

QIAxpert может работать в режиме обычного спектрофотометра, измеряя концентрацию белка или нуклеиновой кислоты по оптической плотности при соответствующей длине волны. Второй режим — это определение состава образца по профилю спектра. Для второго режима в состав ПО включены специальные приложения (apps) для анализа спектров следующих образцов:
  • геномной ДНК животных, выделенной с помощью наборов серий QIAamp (DNEasy), QIAsymphony или EZ1;
  • ампликонов, очищенных с помощью наборов серии QIAquick;
  • суммарной РНК, выделенной с помощью наборов серий RNEasy и miRNEasy;
  • РНК из человеческой крови, выделенной с помощью технологии PAXgene.
Список приложений постоянно расширяется, также возможен анализ спектрального профиля для некоторых образцов, выделенных другими готовыми наборами, отличными от Qiagen (но при этом точность результатов не гарантируется).

Приложения для анализа спектрального профиля используют специальный алгоритм, определяющий вклад каждого компонента смеси в суммарную оптическую плотность. Алгоритм основан на законе Бера, гласящем, что спектр поглощения смеси представляет собой линейную комбинацию спектров компонентов смеси. Происходит сравнение полученного спектра с референсным, и спектр раскладывается на составляющие, соответствующие ДНК, РНК и примесям.
пример анализа.png
Анализ спектров производится с помощью ПО QIAxpert Software. Спектрофотометр снабжён встроенным тачскрином, поэтому дополнительный компьютер не требуется. ПО простое в использовании, данные могут быть выведены в форматах HTML, CSV или txt и экспортированы через USB-порт на компьютер или внешний носитель.

пример файла.png

Салфетки безворсовые для протирки оптики:

Пока нет данных. Перейти в каталог
7558
30 325
30 325 AMD

Специально разработанный материал для выполнения тонких ответственных работ, не допускающих волокон и мельчайших царапин. Подходит для использования внутри лаборатории в производстве и здравоохранении, а также в отраслях промышленности, включая оптические, лазерные и электронные, салфетки имеют мягкую ткань с низким содержанием ворса, что делает их идеальными для деликатной очистки.

Характеристики салфеток Kimtech Science

Салфетки безворсовые для протирки оптики Kimtech Science имеют следующие характеристики:

  • двуслойные протирочные салфетки из чистого волокна;
  • двойная упаковка;
  • удобная система подачи из коробки POP-UP;
  • цвет — белый;
  • химически инертны;
  • размер салфеток, см — 20,5 х 20.
7557
28 131
28 131 AMD

Специально разработанный материал для выполнения тонких ответственных работ, не допускающих волокон и мельчайших царапин. Подходит для использования внутри лаборатории в производстве и здравоохранении, а также в отраслях промышленности, включая оптические, лазерные и электронные, салфетки имеют мягкую ткань с низким содержанием ворса, что делает их идеальными для деликатной очистки.

Характеристики салфеток Kimtech Science

Салфетки безворсовые для протирки оптики Kimtech Science имеют следующие характеристики:

  • двуслойные протирочные салфетки из чистого волокна;
  • двойная упаковка;
  • удобная система подачи из коробки POP-UP;
  • цвет — белый;
  • химически инертны;
  • размер салфеток, см — 20,5 х 20.
